线圈压紧机构iiiii
收藏

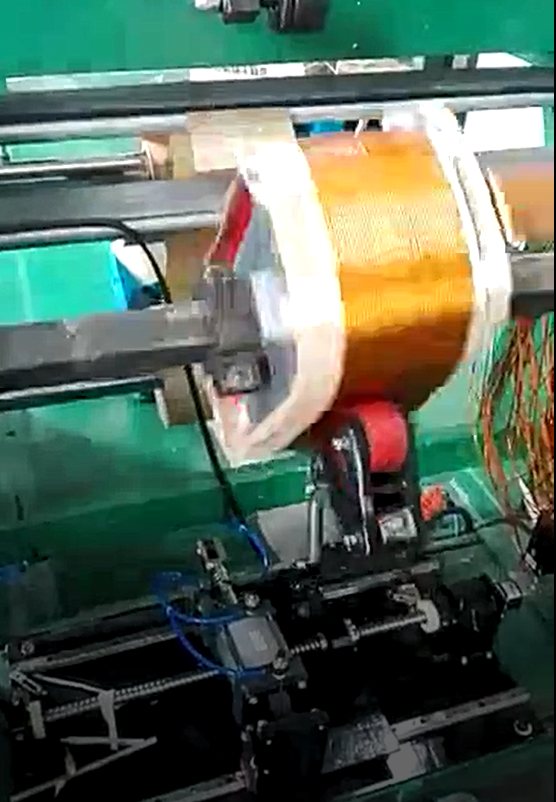

由于非晶线圈为矩形，绕线时的长短边所受的缠绕力是不一样的，这就造成了线圈辐向长短边的紧实度不一样，无法达到设计要求。不仅线圈的磁阻高于设计值，并且增加线圈的使用量。 1、采用下压紧结构，改善了压紧效果。防止操作工人视线遮挡，造成线圈出现错匝、叠压现象。 2、 采用气动压紧方便快捷，气压调整，可根据线圈提供不同大小压紧力。 3、 上银线性导轨、丝杠，安川伺服电机，确保传动精度。 4、 压紧轮采用聚氨酯材料，防止线圈压紧过程线圈受损。 5、 压紧臂可伸缩，以满足不同直径线圈的使用要求。 6、 PLC控制传动，准确保证与自排线机构运行的同步性。 7、 压轮行动行程：400mm; 8、 外形尺寸：长900mm，宽495mm; 9、 压轮压紧适应线包直径范围：150-600。
|
